玻璃切割刀轮工作原理
发布时间：2021-02-18 10:40

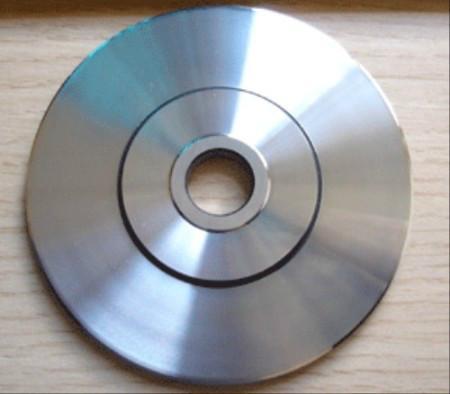

玻璃切割刀轮是用于对玻璃进行切割的专用导轮，其形状呈圆形，圆周边设有刀刃，中部设有安装孔，其通过安装轴承安装在刀架上，在数字化控制的玻璃切割设备中，导轮在切割时，刀架收到上方轴的压力，促使刀轮在玻璃上滚动达到切割的目的，但在实际的应用中我们发现，安装轴与刀轮的安装孔内壁直接摩擦，长时间的摩擦后导致安装孔孔径变大，安装孔孔径变大后刀轮行走轨迹将出现误差，其次，玻璃切割机光电扫描怎么调？摩擦易导致刀轮和安装轴的使用寿命降低；再者，刀轮通过安装轴安装在刀架上，由于刀轮两侧的安装轴上并未有相应的限位装置，导致刀轮易出现沿安装轴轴向移动的问题，此问题的出现同样导致刀轮行走轨迹将出现误差。
玻璃切割刀轮工作原理：
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种结构设计新颖的玻璃切割刀轮。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种玻璃切割刀轮，包括中部开设有安装孔的刀体；所述安装孔的内壁上设有若干个槽带，所述槽带沿刀体的轴向设置，且槽带贯穿安装孔内壁的端部，若干个槽带以刀体的轴线对称设置。
所述槽带的端部为1.0mm-2.00mm。
还包括贯穿安装孔的安装轴，安装轴上设有两个间隔设置的环形卡槽，当安装轴安装在安装孔内时，两个环形卡槽分别位于刀体的两侧壁处，两个环形卡槽内分别设有卡簧，刀体位于两个卡簧之间。
切割方式：以刀轮在玻璃上划线，再经由机械应力方式进行裂片。
优点：加工方式简单并能有效断裂，成本较为低廉。
缺点：切割边缘易产生玻璃碎屑及Micro crack现象，需搭配磨边清洗制程
以钻石制刀轮或硬质合金制刀轮，通过施加一定的压力，在基板表面划出切割线，从而在基板的厚度方向上产生延伸性裂痕，以达到使基板分离的目的。
用刀轮切割玻璃的玻璃切割刀轮工作原理，在切割进程中，为得到平坦的切切断面，所施的应力应使8字形的水平裂纹层尽量小，以便垂直裂纹顺序成长。实践证明，用金钢石刀具时，刃面的中心线倾斜6度，进入玻璃的裂纹完全垂直，切切断面比较平坦。
所述安装轴内设有注油道，注油道的进口设在安装轴一端的端部，注油道的出口设置在安装轴的中部，当安装轴安装在安装孔内时，注油道的出口位于安装孔的中部位置处。
玻璃切割刀轮工作原理新型的有益效果在于：
综上，本设计其结构设计新颖、简单，在使用中首先可以降低安装轴和安装孔之间的摩擦力，进一步降低因摩擦带来的刀轮行走轨迹偏差、使用寿命降低的问题，同时，通过卡簧的作用可以对安装在安装轴上的刀轮进行限位，避免刀轮出现轴向移动的问题，最终提高刀体在使用中的精度和使用寿命。
独特烧结技术保证了硬质合金玻璃切割刀轮的各项性能稳定。
硬质合金玻璃刀与传统切割刀相比，操作更简单快捷，环保无噪音污染。耐磨性能优越，使用寿命长。硬度≥91.5，刀刃锋利，切割玻璃工作效率高，切面光滑无划伤、无毛刺等特点。
硬质合金玻璃切割刀轮广泛应用于LCD光学玻璃，0.2超薄玻璃，石英玻璃、水晶玻璃及各种玻璃的切割。
